Perbedaan Arsitektur CISC dan RISC

Processor atau yang sering juga disebut dengan Central Processing Unit (CPU) merupakan otak dari sebuah komputer. Semakin besar kecepatan suatu processor, maka kecepatan pemrosesannya juga akan semakin cepat.

RISC vs CISC

Arsitektur processor terbagi dua, yaitu RIS dan CIS. Yang paling umum digunakan adalah CIS, karena dari segi harga, CIS jauh lebih murah daripada RIS. Namun, dari segi kinerja RIS jauh mengungguli CIS. Itulah yang menyebabkan kenapa RIS harganya lebih mahal. Tipe processor CIS ini biasanya diproduksi oleh perusahaan Intel dan AMD. Berikut ini adalah penjelasan mengenai perbedaan RISC dengan CISC yang saya rangkum dari berbagai sumber.

A.     Reduced Instruction Set Computing (RISC)

Definisi

Reduced Instruction Set Computing (RISC) merupakan bagian dari arsitektur mikroprosessor, berbentuk kecil dan berfungsi untuk mengeset instruksi dalam komunikasi diantara arsitektur yang lainnya. RISC juga dapat didefinisikan sebagai sebuah arsitektur komputer atau arsitektur komputasi modern dengan instruksi-instruksi dan jenis eksekusi yang paling sederhana.

RISC merupakan arsitektur instruction set yang menekankan kepada kesederhanaan instruksi “bekerja sedikit” tetapi tetap memberikan hasil performansi yang tinggi. Hal ini bisa terjadi karena proses eksekusi instruksinya sangat cepat. Arsitektur RISC memiliki sedikit instruksi banyak register.

Sejarah

Reduced Instruction Set Computing (RISC) pertama kali digagas oleh John Cocke, peneliti dari IBM di Yorktown, New York pada tahun 1974 saat ia membuktikan bahwa sekitar 20% instruksi pada sebuah prosesor ternyata menangani sekitar 80% dari keseluruhan kerjanya. Komputer pertama yang menggunakan konsep RISC ini adalah IBM PC/XT pada era 1980-an. Istilah RISC sendiri pertama kali dipopulerkan oleh David Patterson, pengajar pada University of California di Berkely.

Karakteristik RISC

• One cycle execution time : satu putaran eksekusi. Prosessor RISC mempunyai CPI (clock per instruction) atau waktu per instruksi untuk setiap putaran. Hal ini dimaksud untuk mengoptimalkan setiap instruksi pada CPU.
• Pipelining adalah sebuah teknik yang memungkinkan dapat melakukan eksekusi secara simultan. Sehingga proses instruksi lebih efiisien
• Large number of registers : Jumlah register yang sangat banyak. RISC di Desain dimaksudkan untuk dapat menampung jumlah register yang sangat banyak untuk mengantisipasi agar tidak terjadi interaksi yang berlebih dengan memory.

Ciri-ciri

• Instruksi berukuran tunggal
• Ukuran yang umum adalah 4 byte
• Jumlah pengalamatan data sedikit,
• Tidak terdapat pengalamatan tak langsung
• Tidak terdapat operasi yang menggabungkan operasi load/store dengan operasi aritmatika
• Tidak terdapat lebih dari satu operand beralamat memori per instruksi
• Tidak mendukung perataan sembarang bagi data untuk operasi load/ store.
• Jumlah maksimum pemakaian memori manajemen bagi suatu alamat data adalah sebuah instruksi.

Arsitektur ini digunakan pada komputer dengan kinerja tinggi, seperti komputer vektor. Selain digunakan dalam komputer vektor, desain ini juga diimplementasikan pada prosesor komputer lain, seperti pada beberapa mikroprosesor Intel 960, Itanium (IA64) dari Intel Corporation, Alpha AXP dari DEC, R4x00 dari MIPS Corporation, PowerPC dan Arsitektur POWER dari International Business Machine.

Selain itu, RISC juga umum dipakai pada Advanced RISC Machine (ARM) dan StrongARM (termasuk di antaranya adalah Intel XScale), SPARC dan UltraSPARC dari Sun Microsystems, serta PA-RISC dari Hewlett-Packard. Contoh mikroprosesor dengan artsitektur RISC adalah AMD 2900, MIPS R2000, SUN ,SPARC, MC 8800, ATMET 90S1200, 90S2313, 90S2323, 90S2343, 90S4434,90S8515. Pada saat ini pengaplikasian RISC yaitu pada CPU Apple.

B.  Complex Instruction Set Computers (CISC)

      Definisi

Complex Instruction-Set Computer (CISC; “Kumpulan instruksi komputasi kompleks”) adalah sebuah arsitektur dari set instruksi dimana setiap instruksi akan menjalankan beberapa operasi tingkat rendah, seperti pengambilan dari memory (load), operasi aritmetika, dan penyimpanan ke dalam memory (store), semuanya sekaligus hanya di dalam sebuah instruksi.

Karakteristik CISC dapat dikatakan bertolak-belakang dengan RISC. Sebelum proses RISC didesain untuk pertama kalinya, banyak arsitek komputer mencoba menjembatani celah “semantik”, yaitu bagaimana cara untuk membuat set-set instruksi untuk mempermudah pemrograman level tinggi dengan menyediakan instruksi “level tinggi” seperti pemanggilan procedure, proses pengulangan dan mode-mode pengalamatan kompleks sehingga struktur data dan akses array dapat dikombinasikan dengan sebuah instruksi.

Karakteristik CISC yang “sarat informasi” ini memberikan keuntungan di mana ukuran program-program yang dihasilkan akan menjadi relatif lebih kecil, dan penggunaan memory akan semakin berkurang. Karena CISC inilah biaya pembuatan komputer pada saat itu (tahun 1960) menjadi jauh lebih hemat.

Memang setelah itu banyak desain yang memberikan hasil yang lebih baik dengan biaya yang lebih rendah, dan juga mengakibatkan pemrograman level tinggi menjadi lebih sederhana, tetapi pada kenyataannya tidaklah selalu demikian. Contohnya, arsitektur kompleks yang didesain dengan kurang baik (yang menggunakan kode-kode mikro untuk mengakses fungsi-fungsi hardware), akan berada pada situasi di mana akan lebih mudah untuk meningkatkan performansi dengan tidak menggunakan instruksi yang kompleks (seperti instruksi pemanggilan procedure), tetapi dengan menggunakan urutan instruksi yang sederhana.

Satu alasan mengenai hal ini adalah karena set-set instruksi level-tinggi, yang sering disandikan (untuk kode-kode yang kompleks), akan menjadi cukup sulit untuk diterjemahkan kembali dan dijalankan secara efektif dengan jumlah transistor yang terbatas. Oleh karena itu arsitektur-arsitektur ini memerlukan penanganan yang lebih terfokus pada desain prosesor. Pada saat itu (tahun 1960) di mana jumlah transistor cukup terbatas, mengakibatkan semakin sempitnya peluang ditemukannya cara-cara alternatif untuk optimisasi perkembangan prosesor. Oleh karena itulah, pemikiran untuk menggunakan desain RISC muncul pada pertengahan tahun 1970 (Pusat Penelitian Watson IBM 801 – IBMs). Contoh-contoh prosesor CISC adalah System/360, VAX, PDP-11, varian Motorola 68000 , dan CPU AMD dan Intel x86.

Istilah RISC dan CISC saat ini kurang dikenal, setelah melihat perkembangan lebih lanjut dari desain dan implementasi baik CISC dan CISC. Implementasi CISC paralel untuk pertama kalinya, seperti 486 dari Intel, AMD, Cyrix, dan IBM telah mendukung setiap instruksi yang digunakan oleh prosesor-prosesor sebelumnya, meskipun efisiensi tertingginya hanya saat digunakan pada subset x86 yang sederhana (mirip dengan set instruksi RISC, tetapi tanpa batasan penyimpanan/pengambilan data dari RISC). Prosesor-prosesor modern x86 juga telah menyandikan dan membagi lebih banyak lagi instruksi-instruksi kompleks menjadi beberapa “operasi-mikro” internal yang lebih kecil sehingga dapat instruksi-instruksi tersebut dapat dilakukan secara paralel, sehingga mencapai performansi tinggi pada subset instruksi yang lebih besar.

Membandingkan arsitektur CISC dan RISC

Cara sederhana untuk melihat kelebihan dan kelemahan dari arsitektur RISC (Reduced Instruction Set Computers) adalah dengan langsung membandingkannya dengan arsitektur pendahulunya yaitu CISC (Complex Instruction Set Computers). Perbandingannya dapat kita lihat pada contoh berikut, yaitu perkalian dua bilangan dalam memori dengan menggunakan pendekatan CISC dan RISC.

Perkalian Dua Bilangan dalam Memori

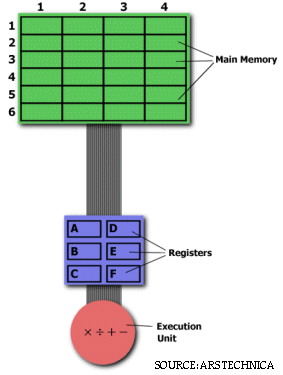

Pada gambar diatas terlihat sebuah struktur memori (yang disederhanakan) suatu komputer secara umum. Memori tersebut terbagi menjadi beberapa lokasi yang diberi nomor 1 (baris): 1 (kolom) hingga 6:4. Unit eksekusi bertanggung-jawab untuk semua operasi komputasi. Namun, unit eksekusi hanya beroperasi untuk data-data yang sudah disimpan ke dalam salah satu dari 6 register (A, B, C, D, E atau F). Misalnya, kita akan melakukan perkalian (product) dua angka, satu disimpan di lokasi 2:3 sedangkan lainnya di lokasi 5:2, kemudian hasil perkalian tersebut dikembalikan lagi ke lokasi 2:3.

Nah, dari masalah diatas kita akan coba bandingkan bagaimana cara penyelesaian perkalian tersebut dengan pendekatan RISC dan pendekatan CISC.

Pendekatan CISC

Tujuan utama dari arsitektur CISC adalah melaksanakan suatu perintah cukup dengan beberapa baris bahasa mesin sedikit mungkin. Hal ini bisa tercapai dengan cara membuat perangkat keras prosesor mampu memahami dan menjalankan beberapa rangkaian operasi. Untuk tujuan contoh kita kali ini, sebuah prosesor CISC sudah dilengkapi dengan sebuah instruksi khusus, yang kita beri nama MULT. Saat dijalankan, instruksi akan membaca dua nilai dan menyimpannya ke 2 register yang berbeda, melakukan perkalian operan di unit eksekusi dan kemudian mengambalikan lagi hasilnya ke register yang benar. Jadi instruksi-nya cukup satu saja.

MULT 2:3, 5:2

MULT dalam hal ini lebih dikenal sebagai “complex instruction”, atau instruksi yang kompleks. Bekerja secara langsung melalui memori komputer dan tidak memerlukan instruksi lain seperti fungsi baca maupun menyimpan.

Satu kelebihan dari sistem ini adalah kompailer hanya menerjemahkan instruksi-instruksi bahasa tingkat-tinggi ke dalam sebuah bahasa mesin. Karena panjang kode instruksi relatif pendek, hanya sedikit saja dari RAM yang digunakan untuk menyimpan instruksi-instruksi tersebut.

Pendekatan RISC

Prosesor RISC hanya menggunakan instruksi-instruksi sederhana yang bisa dieksekusi dalam satu siklus. Dengan demikian, instruksi ‘MULT’ sebagaimana dijelaskan sebelumnya dibagi menjadi tiga instruksi yang berbeda, yaitu “LOAD”, yang digunakan untuk memindahkan data dari memori ke dalam register, “PROD”, yang digunakan untuk melakukan operasi produk (perkalian) dua operan yang berada di dalam register (bukan yang ada di memori) dan “STORE”, yang digunakan untuk memindahkan data dari register kembali ke memori. Berikut ini adalah urutan instruksi yang harus dieksekusi agar yang terjadi sama dengan instruksi “MULT” pada prosesor RISC (dalam 4 baris bahasa mesin):

LOAD A, 2:3

LOAD B, 5:2

PROD A, B

STORE 2:3, A

Awalnya memang kelihatan tidak efisien. Hal ini dikarenakan semakin banyak baris instruksi, semakin banyak lokasi RAM yang dibutuhkan untuk menyimpan instruksi-instruksi tersebut. Kompailer juga harus melakukan konversi dari bahasa tingkat tinggi ke bentuk kode instruksi 4 baris tersebut. Strategi pada RISC memberikan beberapa kelebihan. Karena masing-masing instruksi hanya membutuhkan satu siklus detak untuk eksekusi, maka seluruh program (yang sudah dijelaskan sebelumnya) dapat dikerjakan setara dengan kecepatan dari eksekusi instruksi “MULT”. Secara perangkat keras, prosesor RISC tidak terlalu banyak membutuhkan transistor dibandingkan dengan CISC, sehingga menyisakan ruangan untuk register-register serbaguna (general purpose registers). Selain itu, karena semua instruksi dikerjakan dalam waktu yang sama (yaitu satu detak), maka dimungkinkan untuk melakukan pipelining.

Memisahkan instruksi “LOAD” dan “STORE” sesungguhnya mengurangi kerja yang harus dilakukan oleh prosesor. Pada CISC, setelah instruksi “MULT” dieksekusi, prosesor akan secara otomatis menghapus isi register, jika ada operan yang dibutuhkan lagi untuk operasi berikutnya, maka prosesor harus menyimpan-ulang data tersebut dari memori ke register. Sedangkan pada RISC, operan tetap berada dalam register hingga ada data lain yang disimpan ke dalam register yang bersangkutan.

Perbedaan antara RISC dengan CISC

CISC	RISC
Penekanan pada perangkat keras	Penekanan pada perangkat lunak
Termasuk instruksi kompleks multi-clock	Single-clock, hanya sejumlah kecil instruksi
Memori-ke-memori: “LOAD” dan “STORE” saling bekerjasama	Register ke register: “LOAD” dan “STORE” adalah instruksi2 terpisah
Ukuran kode kecil, kecepatan rendah	Ukuran kode besar, kecepatan (relatif) tinggi
Transistor digunakan untuk menyimpan instruksi2 kompleks	Transistor banyak dipakai untuk register memori

CISC dan RISC perbedaannya tidak signifikan jika hanya dilihat dari terminologi set instruksinya yang kompleks atau tidak (reduced). Lebih dari itu, RISC dan CISC berbeda dalam filosofi arsitekturnya.

Filosofi arsitektur CISC adalah memindahkan kerumitan software ke dalam hardware. Teknologi pembuatan IC saat ini memungkinkan untuk menamam ribuan bahkan jutaan transistor didalam satu dice. Bermacam-macam instruksi yang mendekati bahasa pemrogram tingkat tinggi dapat dibuat dengan tujuan untuk memudahkan programmer membuat programnya.

Beberapa prosesor CISC umumnya memiliki microcode berupa firmware internal di dalam chip-nya yang berguna untuk menterjemahkan instruksi makro. Mekanisme ini bisa memperlambat eksekusi instruksi, namun efektif untuk membuat instruksi-instruksi yang  kompleks. Untuk aplikasi-aplikasi tertentu yang membutuhkan singlechipkomputer, prosesor CISC bisa menjadi pilihan.

Sebaliknya, filosofi arsitektur RISC adalah arsitektur prosesor yang tidak rumit dengan membatasi jumlah instruksi hanya pada instruksi dasar yang diperlukan saja. Kerumitan membuat program dalam bahasa mesin diatasi dengan membuat bahasa program tingkat tinggi dan compiler yang sesuai. Karena tidak rumit, teorinya mikroprosesor RISC adalah mikroprosesor yang low-cost dalam arti yang  sebenarnya. Namun demikian, kelebihan ruang pada prosesor RISC dimanfaatkan untuk membuat sistem-sistem tambahan yang ada pada prosesor modern saat ini.

Banyak prosesor RISC yang di dalamchip-nya dilengkapi dengan sistem superscalar, pipelining, caches memory,  register-register dan sebagainya, yang tujuannya untuk membuat prosesor itu menjadi semakin cepat.

Persamaan untuk kerja (PEFORMANCE)

Persamaan berikut biasa digunakan sebagai ukuran unjuk kerja suatu komputer :

Time/Program = Time/Cycle x cycles/Instruction x instructions/Program

Pendekatan CISC bertujuan untuk meminimalkan jumlah instruksi per program, dengan cara mengorbankan kecepatan eksekusi sekian siklus/detik. Sedangkan RISC bertolak belakang, tujuannya mengurangi jumlah siklus/detik setiap instruksi dibayar dengan bertambahnya jumlah instruksi per program.
